2023年10月26日，陽光電源發布了新一代大型儲能系統PowerTitan2.0。此款新品采用全液冷散熱方式，“交直流一體化”設計。將5MWh電池單元與2.5MW PCS融于一臺20英尺高柜預制艙。

陽光電源新一代Power Titan2.0儲能產品有兩款產品，型號分別是Power Titan2.0-UD和Power Titan2.0-HX。其中采用“交直流一體式”設計的儲能系統預制艙型號為PowerTitan2.0-HX，內部是一個電池簇對接一臺組串PCS，組串PCS也是采用液冷散熱方式。

Power Titan2.0-UD產品是電池簇采用高壓控制盒的設計方案，電池艙總共6簇，每3個電池簇并聯接到外部一臺1.25MW模塊化PCS，減少電池簇并聯數，降低因為電池不一致性導致的安全風險以及充放電末端電量損失。

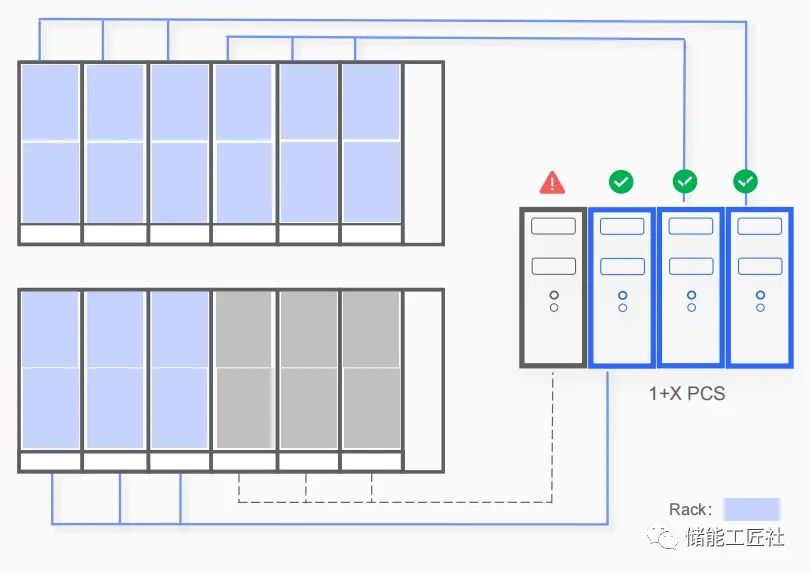

Power Titan2.0-UD電池艙對接的單臺功率為1.25MW的PCS，此款PCS技術是沿用其光伏逆變器“1+X盲盒”的設計思路，一個5MW/10MWh儲能單元內部設計為3簇并聯，4路模塊。減少直流并聯，模塊化設計冗余性高。

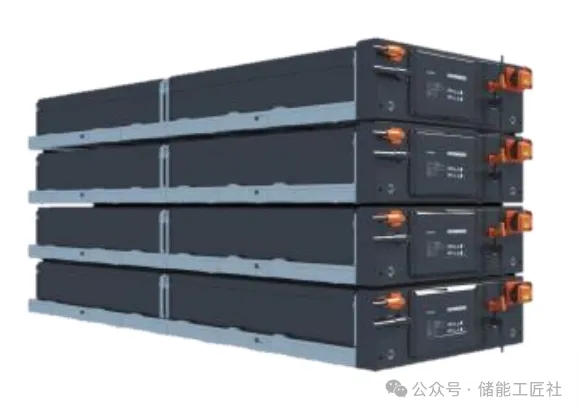

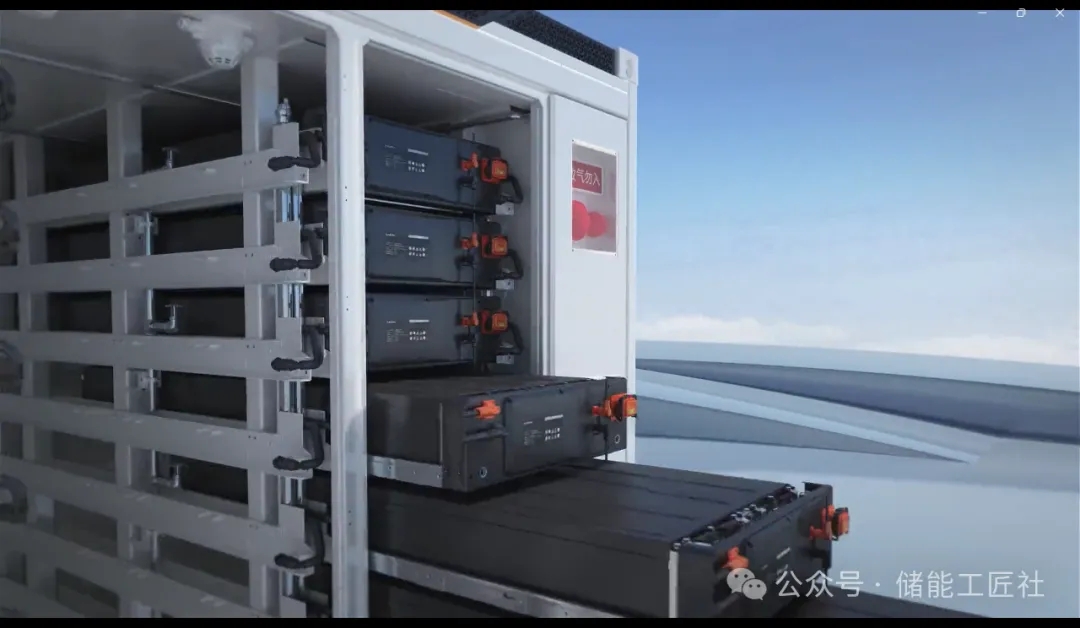

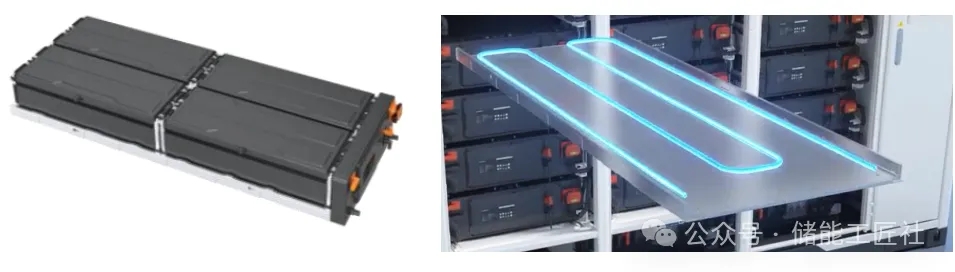

首先了解下電池模塊箱，電池模塊箱內部314Ah電芯是1P104S的成組方式，內部1P26S串并聯組成一個電池模組，分成4個電池模組。前面板上裝有一個帶熔斷器的MSD。裝熔斷器可具備包內電池短路保護功能，104串電池串聯電壓有點高，裝MSD可起到內部隔離/解列作用。箱體采用殼冷一體式下箱體和上蓋板設計方案。

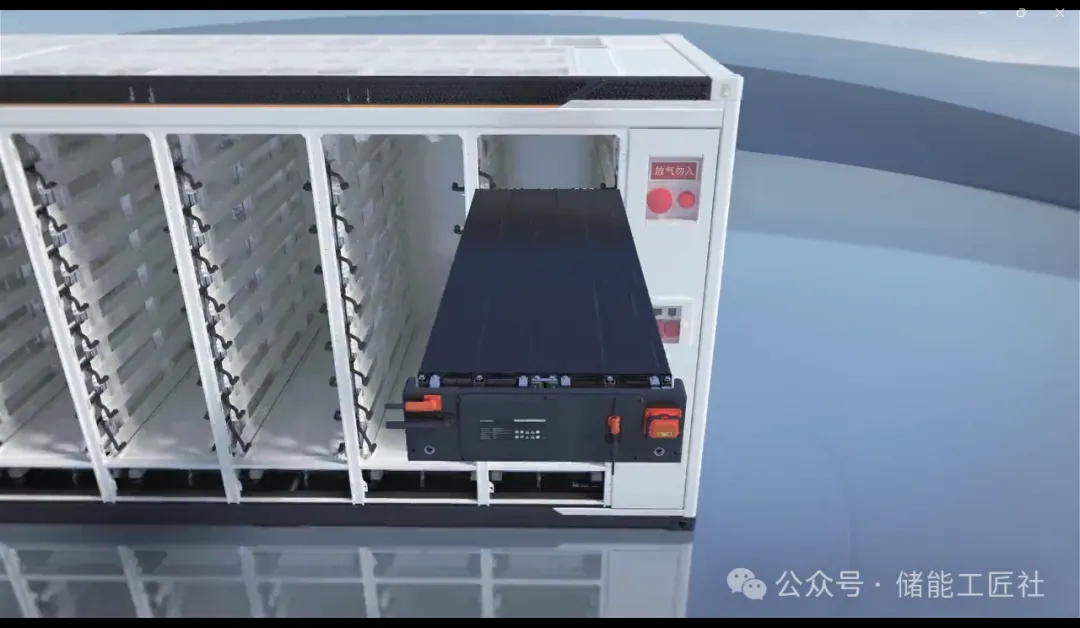

電池簇由4個電池模塊箱組成，集裝箱內一列分9層插槽，上下各4個電池模塊箱組成一簇，電池簇串接成組方式為1P416S。

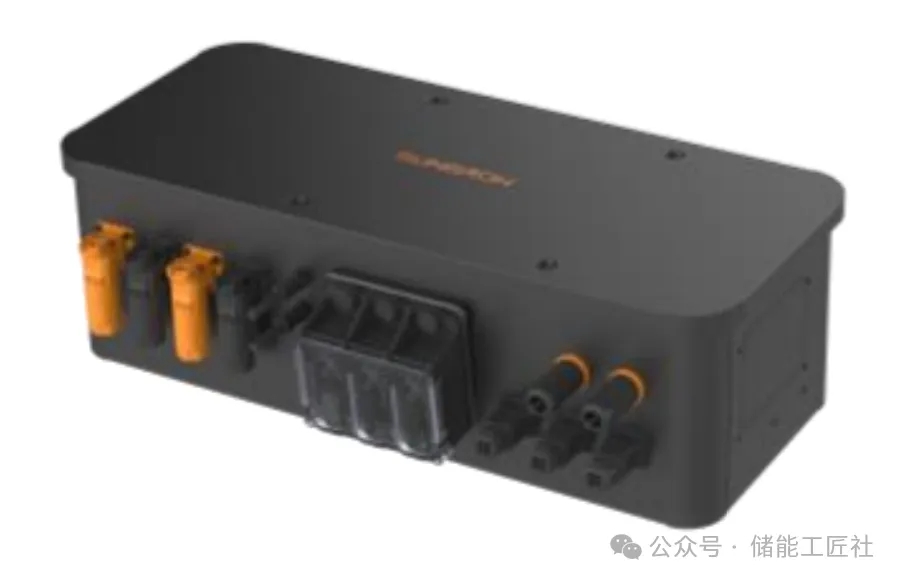

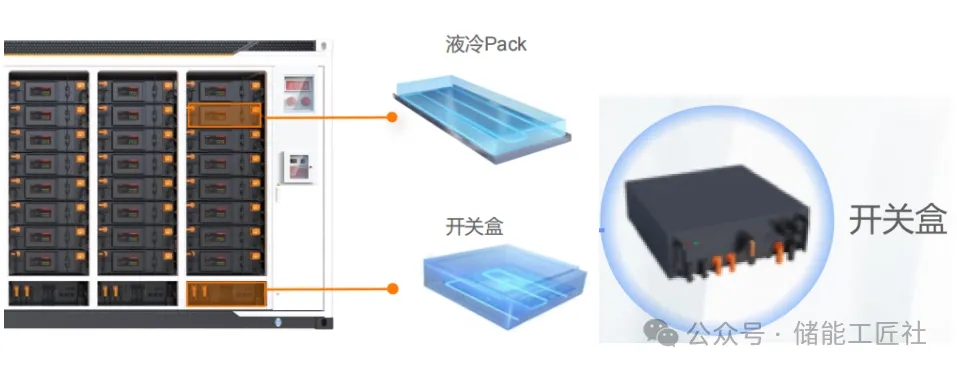

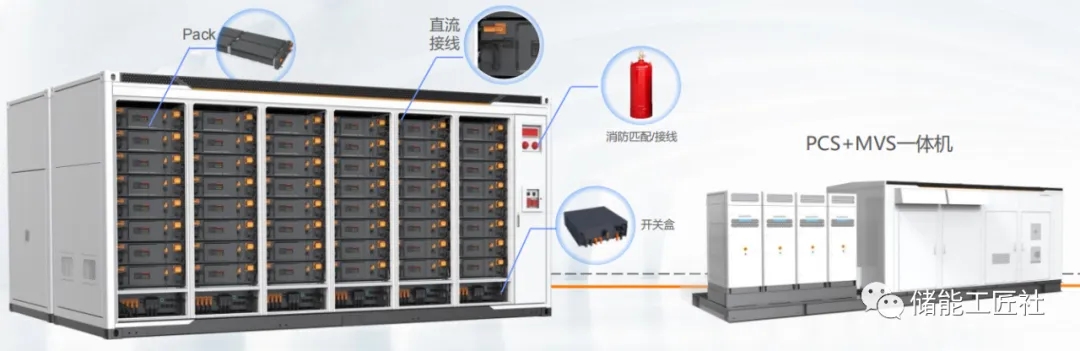

電池簇能量輸出有兩種配置設計方案；一種是開關盒，另一種是嵌入組串式PCS。先說**種開關盒方案，從陽光電源提供的宣傳材料看直流開關盒的方案，開關盒好像是采用液冷散熱的方式，有可能是寫錯了，開關盒用液冷散熱成本有點高，也沒這必要。從另外一張圖片上看開關盒應該是自然散熱的方式，開關盒前面板有兩路直流輸入接口，將兩簇電池匯成一路輸出。

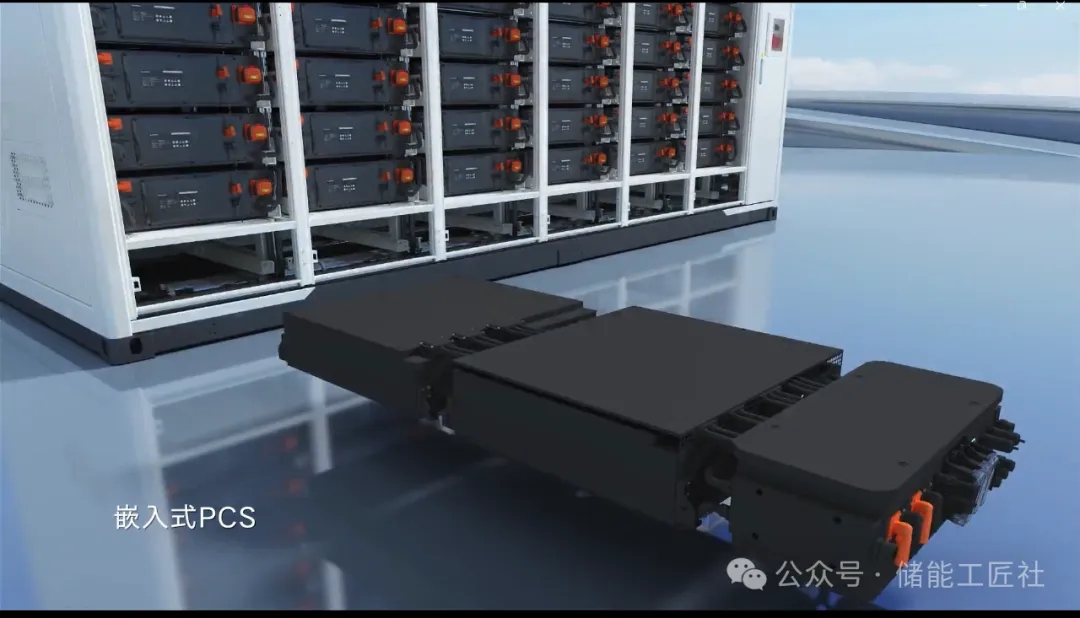

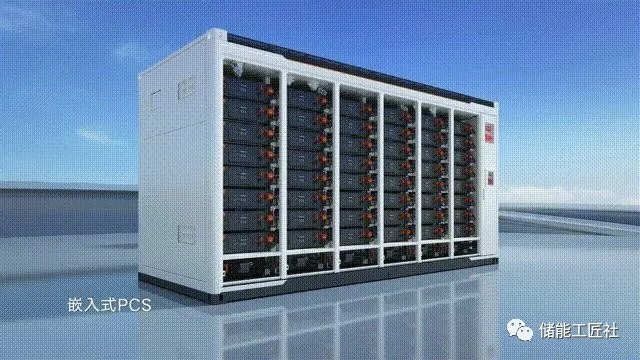

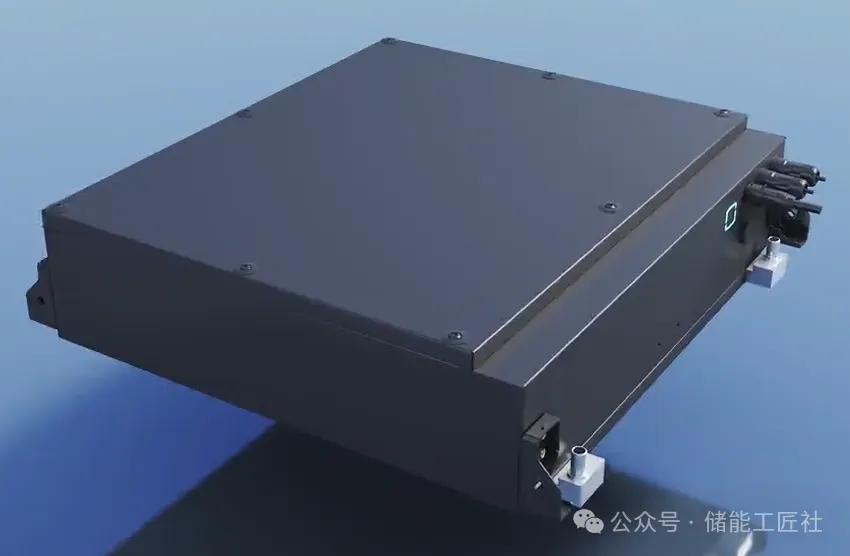

第二種組串式PCS方案，下圖是陽光電源210kW組串式PCS采用液冷散熱方式。每一臺210kW的PCS接一簇417.99kWh電池，兩簇電池各出來兩根正負極接線，先通過接線盒分接到兩臺PCS的直流側，接線盒內直流側配有熔斷器，簇級短路保護。兩臺PCS出來的兩路交流線路在接線盒內再匯流成一路輸出。下圖是接線盒與兩臺PCS的安裝方式，三者按前后排列依次入艙。

如是4小時的儲能系統配置方案。可抽掉其中一臺PCS，在接線盒內直流線路做成二匯一方式。一臺210kW的PCS接兩簇417.99kWh的電池。這樣設計可做到靈活搭配。

電氣艙室里裝有一臺液冷機組。此款液冷機組是陽光電源找供應商為其定制化開發的液冷機組，液冷機組給電池和PCS冷卻散熱，與其他廠家的5MWh儲能電池集裝箱液冷系統不同的地方是還需要考慮PCS的液冷散熱。

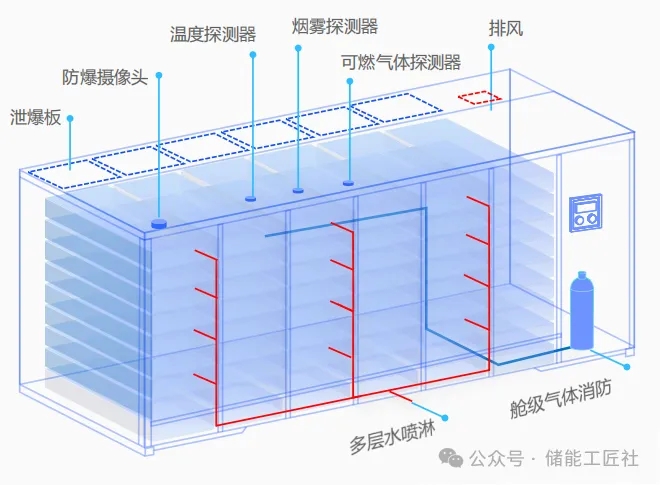

消防系統的設計采用了氣體消防和水消防兩種方案。氣體消防是艙級淹沒式滅火，由于電池模塊箱太深了，pack級的消防氣體噴嘴不能完全覆蓋內部所有的電芯，所以去掉了pack上的消防噴嘴。消防排風和泄壓裝置安裝在集裝箱頂部，這種設計有點像特斯拉的Megapack2 XL。煙感、溫感以及可燃氣體探測器這些都是標配，只是多了一個防爆攝像頭。

水消防的二/三級管路嵌入在電池簇支撐梁內，每兩層電池模塊箱布置一個水噴頭。消防設計方案還是做比較規范。

其他部分是交流配電和通訊控制智輔系統，這部分是主要電氣設計方案，由于沒有相關圖紙沒法做解析了。
